工作臺和工作臺底座采用樹脂砂鑄造，熱對稱結構設計。工作臺主軸采用高精度可調徑向間隙雙列短圓柱滾子軸承定心。軸向采用大型推力球軸承做為滾動的導軌，或為恒流靜壓導軌，并配置油溫冷卻裝置。使工作臺具有旋轉精度高，承載能力大，熱變形小的特點。

機床主傳動由直流電機驅動，經兩檔變速機構，檔內可實現無級調速，提高工件表面加工質量。也可采用交流電機驅動，16級變速。

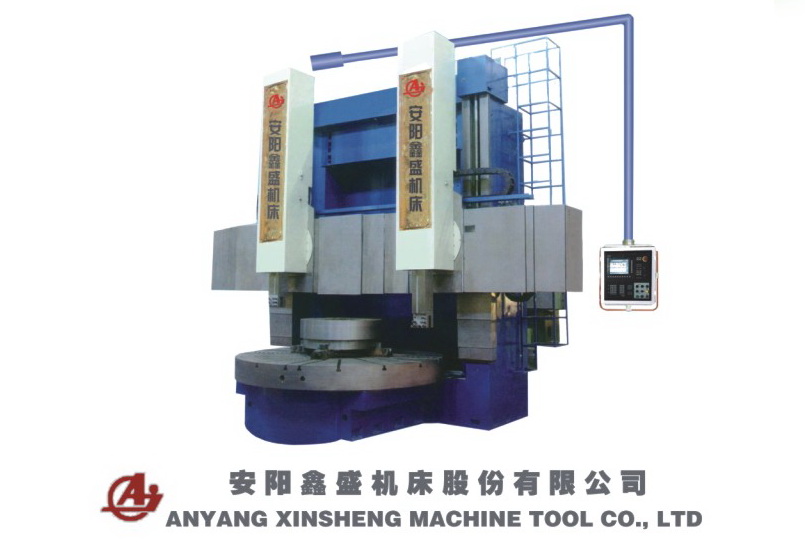

立柱采用龍門框架封閉結構，通過有限元分析計算，使結構尺寸與受力狀態達到最佳。

機床的進給系統由交流伺服電機驅動，高速型電機與滾珠絲杠直聯，其定型經定比齒輪副傳動滾珠絲杠，實現刀架進給和快速移動。

根據用戶需求，可提供刀庫、機內對刀裝置、銑鏜功能、工作臺分度與進給功能、磨削功能、冷卻裝置、左垂直刀架等。

參數名稱	單位	CK5225	CK5231
參數名稱	單位	CK5225	高速型	（標準型）
最大加工直徑	mm	2500	3150	3150
工作臺直徑	mm	2250	2500/2830	2500/2830
最大加工高度	mm	11000/2000/2500	11000/2000/2500	2000/2500
最大工件重量	t	10/16	16/25	32
刀架水平行程	mm	1400	-20 ～ 1840	-20 ～ 1840
右刀架切削力	kN	35	32/40	35/40
左刀架切削力	kN	30	/	28/35
工作臺最大扭矩	kN.m	63	32/40	100
滑枕截面	mm^2	T 型滑枕	□220/□240	□220/□240
滑枕垂直行程	mm	1400	1250/1400/11000	1250/1400/11000
主傳動電機功率	kW	55 （交流，用于 16 級變速） /75 （直流，用于兩擋變速）	55( 直流 )	55( 交流 )/ 75( 直流 )
工作臺轉速	r/min	2-63 (16 級 ) 0.63 ～ 63( 兩檔 )	1.6 ～ 200 (16 級 ) 1.6 ～ 1100 ( 兩檔 )	1.6 ～ 50 (16 級 ) 0.63 ～ 63 ( 兩檔 )
刀架快速	mm/min	4000	10000	4000/10000/10000
工作臺導軌副		靜壓 / 滾動	滾動	靜壓 / 滾動

數控系統:SIEMENS/FANUC/國產 var obj=document.getElementById("table"); for(var i=0;i
