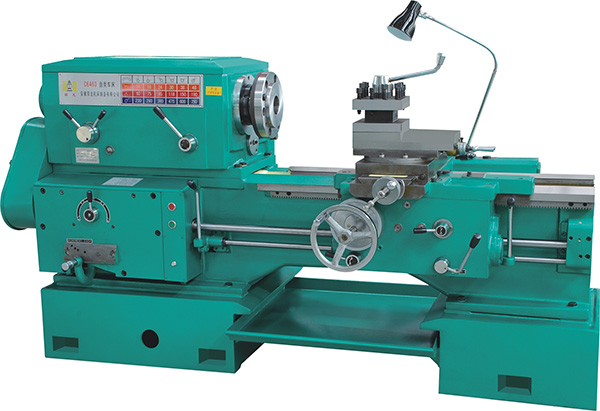

機床的性能特點
本機床功率大，剛性好，精度保持穩定。機床可供切削鑄鐵、鋼及有色金屬工件的端面及外圓。能擔負各種盤類零件的粗、精加工工作。該機床上加工的零件尺寸精度為1T6級，表面粗糙度Ra1.6。
主要技術參數
|
項目 |
單位 |
參數值 |
|
中心高 |
mm |
300/340 |
|
最大工件長度 |
mm |
550 |
|
床身上最大回轉直徑 |
mm |
ф615/680 |
|
刀架上最大回轉直徑 |
mm |
ф345/ф425 |
|
插入主軸孔棒料最大直徑 |
mm |
ф70 |
|
最大車削長度 |
mm |
500 |
|
主軸孔徑 |
mm |
ф72 |
|
主軸中心孔前端錐度 |
|
Metric 80 |
|
主軸正轉時級數 |
kinds |
18 |
|
主軸正轉時轉速范圍 |
r/min |
14-750 |
|
橫向及縱向進給量種數 |
kinds |
23 |
|
縱向進給量 |
mm |
0.12-1.2 |
|
橫向進給量 |
mm |
0.04-0.40,0.08-0.80 |
|
主軸中心至刀具基面距離 |
mm |
32.5 |
|
刀架回轉角度 |
|
±60° |
|
上刀架最大行程 |
mm |
200 |
|
下刀架最大行程 |
mm |
390 |
|
床鞍最大縱向行程 |
mm |
500 |
|
主電機 |
Kw |
11 |
|
外形尺寸 |
mm |
2693×1639×1210/2692×1639×1275 |
|
機床重量 |
kg |
3000/3200 |
