結構與特點：

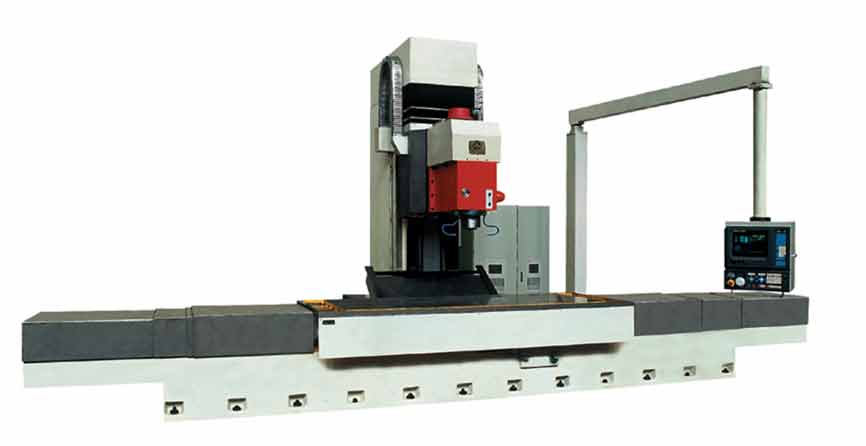

XKA738系列產品是具有90年代初期世界先進水平的機床。配置國外名牌廠家數控系統、交流伺服電機、主軸交流驅動裝置和光柵尺，組成閉環伺服系統。具有高剛性、高可靠性和加工范圍廣等特點。
XHA73系列產品是具有當代世界先進水平的機床，配制國外名牌廠家的數控系統、交流伺服電機和光柵尺組成閉環伺服系統，具有高轉速、大扭矩、高剛度、高精度、高性能、高可靠性和加工范圍廣等特點，適用于多種行業大、中型黑色及有色金屬件三維復雜面的加工，特別適用于各類大、中型精密復雜模具的加工。

1．立柱移動式機床布局，工作臺承載能力大，適于重負荷切削。
2．采用高強度鑄鐵鑄造，立柱采用新型雙層斷面形狀，保證機床基礎件具有抗扭、抗彎、剛性強等特點。
3．三向?qū)к壊捎酶呔却阌蹭搶?dǎo)軌，聚四氟乙烯導軌板和滾動體組成滾動、滑動復合導軌副，確保機床移動和高精度。
4．XKA73系列主軸箱采用交流伺服電機驅動，實現自動無級調速，并裝有自動拉刀機構，操作方便。
5．XHA73系列主軸箱采用交流無級調速主軸電機驅動，配有性能先進的減速器進行變速、大扭矩、自動無級調速、自動拉刀、主軸定向等功能。主軸采用意大利OMLAT電主軸，轉速高，扭矩大，溫控水箱對主軸定子進行冷卻，主軸軸承采用油氣潤滑
6．三向進給采用交流伺服電機驅動滾珠絲杠副，配置進口光柵尺構成閉環伺服系統，確保機床高精度。
主要參數介紹

項目		單位	XKA738C/	XKA7310C/
工作臺	工作面積寬*長	mm	800*2500	1000*2500
工作臺	承載重量	kg	6000	6000
行程	X向（工作臺縱向）	mm	2500	2500
	Y向（滑座橫向）	mm	800	1000
	Z向（升降臺垂向）	mm	800	800
主軸	轉速范圍	mm/min	40-4000	40-4000
	錐孔	ISO	7：24 NO.50	7：24 NO.50
	主軸端面至工作臺距離	mm	150-950	150-950
	主軸中心線至導軌面距離	mm	1150	1150
進給	切削進給速度	mm/min	5-4000	5-4000
進給	快速移動進給速度	mm/min	10000	10000
電動機	主電機功率	KW	22	22
	進給電機扭矩	NM	45	45
	松刀油泵電機	KW	0.37	0.37
	冷卻泵	KW	0.75	0.75
仿行頭行程（x,y,z 手動）		mm	550/160/250	550/160/250
定位精度（x,y,z）		mm	0.04/0.025/0.03	0.04/0.03/0.03
其他	機床外形尺寸（長寬高）	mm	772044953705	772044953705
	機床凈重（約）	kg	2800	3000
