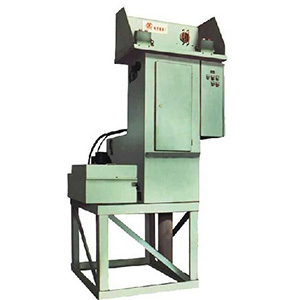

本機床用于拉削各種形狀的小孔，特別是外型較的的孔更能顯示其優點，生產效率高，適于大批量生產。該機床采用人工上、下料，工上、下刀具的方式操作。機床驅動采用液壓驅動，工作平穩，能無級調整，該機可實現半自動循環和點動調整，又集中電器柜ＰＬＡ控制，一個總按扭操縱，操作方便。

技術規格：

機床型號	L5104	單位
額定拉力	40	KN×mm
接送刀機構的最大行程長度	800	mm
工作行程速度(無級)	1.5-11	m/min
返回行程速度 (無級調速)	14-25	m/min
支承端板的孔徑	φ80	mm
花盤孔徑	φ45	mm
裝料高度	1000	mm
排油量	30-200	ml/r
最大工作壓力	8	Mpa
主傳動用電動機功率	11	kw
主傳動用電動機轉速	1440	r/min
電動冷卻泵功率	0.12	kw
電動冷卻泵轉速	2760	r/min
機床外形尺寸 (長×寬×高)	650×600×1595	mm
凈重(約)	3000	kg
