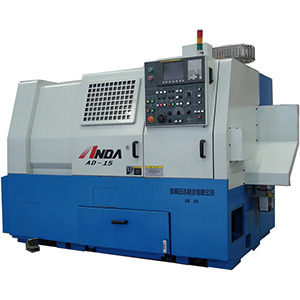

本機床屬于半閉環控制系統的全功能數控車床，適宜加工各種形狀復雜的軸、套、盤類零件，如車削內、外圓柱面、圓錐面、圓弧面、端面、切槽、倒角、車螺紋等的加工。AD-25M是具有銑削功能的高速、高效車削中心，除具有車削功能外，還增加了鉆、銑功能，能夠實現X、Z、C 三軸聯動，可用于加工各種軸類、盤類零件。能夠滿足金屬及有色金屬高速切削的要求。在機床設計中采用獨特的技術，增加了機床的剛性，重切削穩定性更高。本機床的加工精度為IT5～IT6，表面粗糙度Ra0.4um, Ra0.8um(黑色金屬)。作為通用性極高的機床，特別適用于精密零件的加工。工藝適應性強、效率高、精度高、質量高?？蓮V泛適用于汽、摩、火車輪轂、活塞、軸套等配件、航天、家電、液壓氣動、軸承、儀器儀表、五金閥門等制造業零件的批量加工，是理想的機械加工設備。

項目	單位	AD-10	AD-15	AD-15B
最大旋徑	mm	360	440	440
最大切削外徑	mm	300	300	320
床鞍上最大切削直徑	mm	170	255	220
最大切削長度	mm	500/700/1000	450	500/750
兩頂心間距離	mm	600/750/1100	600	600/850
自動送料最大直徑	mm	36	52	52
X軸行程	mm	170	180	190
Z軸行程	mm	510/760/1010	480	510/760
X/Z軸快移速度	m/min	18/20	18/20	18/20
X/Z軸進給率	mm/min	5000	5000	5000
X/Z軸手動進給率	mm/min	1260	1260	1260
主軸轉速	rpm	50-5000	50-4500	50-4500
主軸頭規格	mm	A2-5	A2-6	A2-6
卡盤尺寸	inch	6"	8"	8"
主軸前軸承內徑	mm	80	100	100
主軸孔徑	mm	50	62	62
最小分度		—	—	—
刀具數量		8	8	8
換刀時間	s	0.58	0.58	0.58
刀柄尺寸	mm	25×25	25×25	25×25
鏜孔刀柄直徑	mm	32	40	40
旋轉刀具速度	rpm	—	—	—
主電機	kw	7.5/11	9.0/11	9.0/11
X軸伺服電機	kw	1.2	1.6	1.6
Z軸伺服電機	kw	1.8	3	1.6
動力刀具電機	kw	—	—	—
尾座最大行程	mm	360/610/860	460	360/610
尾座軸頸	mm	80	80	80
尾座軸行程	mm	100	130	100
尾座軸心錐度		MT-4	MT-4	MT-4
冷卻液容量	L	120	200	120
總電源	kw	20	25	25
機床重量	kg	3500/4000	4500	4500/5000
機床高度	MM	1700	1650	1820
占地面積	m㎡	2255/2705/3180×1460	2270×1470	2255/2710×1460
Z向定位精度 R	MM	0.01	0.01	0.01
Z向定位精度 B	MM	0.012	0.012	0.012
Z向定位精度 A	MM	0.025	0.025	0.025
X向定位精度 R	MM	0.007	0.007	0.007
X向定位精度 B	MM	0.006	0.006	0.006
X向定位精度 A	MM	0.016	0.016	0.016
控制系統：FANUC 系列或西門子系列，三菱系列
