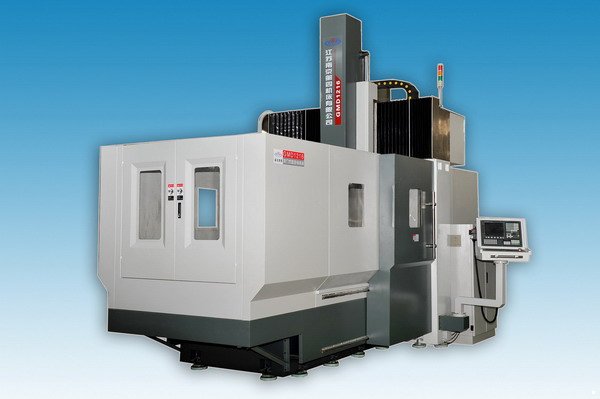

江蘇南京第四機床
|
主要部件
|
主要參數名稱
|
主要參數數值
|
單位
|
|||
|
工作臺
|
工作臺有效尺寸
|
1250×1600
|
㎜
|
|||
|
兩立柱間最大距離
|
1650
|
㎜
|
||||
|
允許最大荷重
|
2500
|
Kg
|
||||
|
T型槽尺寸
|
22×6
|
㎜×個
|
||||
|
T型槽間距
|
200
|
mm
|
||||
|
加工范圍
|
工作臺最大行程-X軸
|
1600
|
㎜
|
|||
|
滑鞍最大行程-Y軸
|
1250
|
㎜
|
||||
|
主軸最大行程-Z軸
|
630
|
㎜
|
||||
|
主軸端面至工作臺面距離
|
最大
|
1200
|
㎜
|
|||
|
最小
|
570
|
㎜
|
||||
|
主軸
|
主軸錐孔
|
5#莫氏錐
|
|
|||
|
轉數范圍
|
70～950
|
r/min
|
||||
|
最大輸出扭矩
|
980
|
N.m
|
||||
|
主軸最大進給抗力
|
24500
|
N
|
||||
|
主軸電機功率
|
變頻電機5.5
|
Kw
|
||||
|
最大鉆孔直徑
|
Φ63
|
㎜
|
||||
|
進給
|
切削進給速度范圍
|
1～500
|
㎜/min
|
|||
|
快速移動－X軸
|
10000
|
㎜/min
|
||||
|
快速移動－Y軸
|
7000
|
|||||
|
快速移動－Z軸
|
6500
|
|||||
|
各軸定位精度
|
執行標準JB/T8357.1-2008
|
0.02/300
|
㎜
|
|||
|
重復定位精度
|
執行標準JB/T8357.1-2008
|
0.02/300
|
㎜
|
|||
|
電氣總?cè)萘?
|
53
|
KVA
|
||||
|
數控系統
|
廣州數控GSK218M
|
|
||||
|
主機重量
|
13000
|
Kg
|
||||
|
X軸
|
導軌
|
MSA45LA2SSF0+R3040-50/50PⅡ
|
臺灣銀泰
|
|
||
|
絲桿
|
R63-10B2-FDWC-1860-2262-0.018
|
|
||||
|
Y軸
|
導軌
|
MSA45LA2SSF0+R2065-35/35PⅡ
|
臺灣銀泰
|
|
||
|
絲桿
|
R50-6B3-FDVC-1500-1877-0.018
|
|
||||
|
Z軸
|
導軌
|
貼塑-鑄件高頻淬火
|
自制
|
|
||
|
絲桿
|
R50-6B3-FDVC-836-1134-0.018
|
臺灣銀泰
|
|
|||
|
冷卻泵
|
ACP-900HMFS45
|
亞隆
|
|
|||
